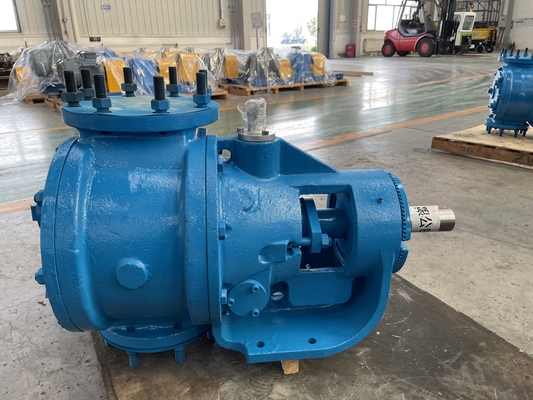

ปั๊มเกียร์ภายในแบบแปลน ASME DIN สำหรับการเคลือบ 0.01-363 M3 / H ความจุ

UY-250SS - 145*75*60- วิธีการทำงาน - BJVP Internal Gear Pump

ภาพรวม:

ปั๊มเกียร์ภายในเป็นแบบขับบวกที่ออกแบบมาเป็นพิเศษเพื่อรองรับของเหลวที่มีความหนืดสูงมีการติดตั้งปลอกที่สามารถวางตำแหน่งให้ตรงกับการกำหนดค่าท่อทั่วไป และมีชิ้นส่วนเคลื่อนที่เพียงสองชิ้นที่ทำให้การบำรุงรักษาทำได้ง่ายขึ้น

ของเหลวจะเข้าสู่ช่องดูดระหว่างโรเตอร์และฟันคนเดินเบาของเหลวเดินทางผ่านปั๊มระหว่างฟันของหลักการ "เกียร์ภายในเกียร์"รูปทรงพระจันทร์เสี้ยวแบ่งของเหลวและทำหน้าที่เป็นซีลระหว่างช่องดูดและช่องจ่ายตอนนี้หัวปั๊มเกือบจะท่วมก่อนที่จะบังคับให้ของเหลวออกจากช่องระบายเฟืองระหว่างแกนหมุนและโรเตอร์สร้างช่องล็อคสำหรับของเหลวซึ่งรับประกันการควบคุมระดับเสียงฟันของโรเตอร์และฟันคนเดินเตาะแตะประกบกันอย่างสมบูรณ์เพื่อสร้างซีลที่มีระยะห่างเท่ากันจากช่องปล่อยและช่องดูดซีลนี้จะบังคับให้ของเหลวไหลออกจากพอร์ตระบาย

แอปพลิเคชัน:

น้ำมันหล่อลื่น, น้ำมันเชื้อเพลิง, จาระบี, ยางมะตอย, น้ำมันดิน, กาว, โพลิเมอร์, เรซิน, เส้นใยเคมี, สารเคลือบผิว, ผงซักฟอก, ผลิตภัณฑ์ที่มีความหนืดสูงหรือผลิตภัณฑ์ที่มีอุณหภูมิสูง

พารามิเตอร์:

อักขระ:

ระยะห่างที่ปรับได้, พอใจกับความหนืดที่เปลี่ยนแปลงได้ง่าย; ห้องซีลขยายสำหรับการแลกเปลี่ยนซีลหลายประเภท;ตัวเรือนตลับลูกปืนขยายใหญ่ขึ้นเพื่อการบำรุงรักษาที่รวดเร็ว

โซลูชันที่ใช้ได้:

ซีลบรรจุภัณฑ์, แมคคานิคอลซีล, ซีลชนิดตลับ, ซีลทุกชนิดสามารถใช้แทนกันได้, การออกแบบตลับลูกปืนแบบขยายสำหรับการเปลี่ยนในอนาคตและการบำรุงรักษาอย่างรวดเร็ว

นอกจากนี้ยังมีปั๊มซีลแบบไม่มีแม่เหล็ก

สามารถจัดหาวาล์วนิรภัยภายใน, เสื้อทำความร้อน, แท่งความร้อนไฟฟ้าได้

BJVP สามารถเลือกวัสดุและขอบเขตการทำงานที่หลากหลายเพื่อตอบสนองความต้องการใช้งาน

รูปภาพ:
